Az elektronikus tesztelés és mérés birodalmában egy spektrum analizátor döntő eszközként áll, és ablakot kínál az elektromos jelek spektrális jellemzőibe. Megbízható Spectrum Analyzer beszállítójaként gyakran kérdeznek egy spektrum -analizátor felbontásáról. Ebben a blogban mélyen belemerülünk arra, hogy mit jelent a spektrum -elemző felbontása, annak jelentősége és hogyan befolyásolja a különféle alkalmazásokat.
A spektrum analizátor felbontásának alapjainak megértése
A spektrum -elemző felbontása arra utal, hogy képes megkülönböztetni a két szomszédos spektrális komponenst. Egyszerűbb értelemben ez annak mérése, hogy a két jel milyen szorosan elhelyezkedhet a frekvenciatartományban, és az analizátor külön -külön azonosítható. Ezt a paramétert általában a felbontási sávszélesség (RBW) határozza meg.
Az RBW a spektrum elemzés alapvető koncepciója. Ez a Spectrum Analyzerben használt szűrő szélességét képviseli egy specifikus frekvenciatartomány kiválasztásához. A keskenyebb RBW lehetővé teszi az analizátor számára, hogy hatékonyabban oldja meg a szorosan elhelyezett jeleket, míg a szélesebb RBW szélesebb körű képet nyújt a spektrumról, de a csökkentett felbontás költségén.
Ennek szemléltetése érdekében képzelje el, hogy egy zsúfolt városi utcára néz egy pár távcsőn keresztül. Ha a távcsöveknek szűk látómezője van, akkor egyértelműen láthatja az egyes embereket és azok részleteit, még akkor is, ha egymáshoz közel állnak. Ez hasonló egy keskeny RBW használatához egy spektrum analizátorban, hogy megkülönböztesse a szorosan elhelyezett jeleket. Másrészt, ha a távcsöveknek széles látómezője van, akkor láthatja az utca nagyobb területét, de lehet, hogy nem tudja megkülönböztetni az egyes embereket, ha túl közel vannak. Ez analóg egy széles RBW használatával, amely feláldozza a felbontást a szélesebb spektrális nézet érdekében.
A felbontás jelentősége a spektrum analízisben
A spektrum -elemző felbontása létfontosságú szerepet játszik az alkalmazások széles skálájában. Íme néhány kulcsfontosságú terület, ahol elengedhetetlen a nagy felbontás:
Jel azonosítás és elemzés
Számos forgatókönyvben, például a telekommunikációban és a rádiófrekvenciás (RF) tervezésben, elengedhetetlen az egyes jelek azonosítása és elemzése egy komplex spektrális környezetben. Például egy vezeték nélküli kommunikációs rendszerben több jel egyidejűleg továbbítható a szomszédos frekvenciasávokban. A nagy felbontású spektrum -analizátor elválaszthatja ezeket a jeleket, lehetővé téve a mérnökök számára, hogy pontosan megmérjék azok frekvenciáját, amplitúdóját és egyéb tulajdonságait. Ez az információ elengedhetetlen a hibaelhárításhoz, a rendszer teljesítményének optimalizálásához és a szabályozási szabványok betartásához.
Interferencia -észlelés és enyhítés
Az interferencia az RF rendszerek általános problémája, amely ronthatja a kommunikációs kapcsolatok teljesítményét és jelminőségi problémákat okozhat. A nagy felbontású spektrum-elemző akár kis mennyiségű interferenciát is észlelhet, ha azonosítja a nem kívánt jeleket, amelyek szorosan el vannak helyezve a kívánt jelekhez. Az interferencia frekvenciájának és amplitúdójának pontos mérésével a mérnökök megfelelő intézkedéseket tehetnek annak enyhítésére, például az adó frekvenciájának beállítására vagy a szűrési technikák végrehajtására.
Kutatás és fejlesztés
A kutatás és a fejlesztés során gyakran nagy felbontású spektrum -analizátorra van szükség az új jelek és technológiák spektrális jellemzőinek tanulmányozásához. Például az 5G vezeték nélküli hálózatok fejlesztésekor a mérnököknek elemezniük kell a komplex hullámformákat és a frekvencielosztációkat az optimális teljesítmény biztosítása érdekében. A nagy felbontású spektrum-analizátor részletes információkat szolgáltathat ezen jelek spektrális tartalmáról, segítve a kutatókat az új kommunikációs rendszerek megtervezésében és optimalizálásában.
A spektrum analizátor felbontását befolyásoló tényezők
Számos tényező befolyásolhatja a spektrum analizátor felbontását. Ezeknek a tényezőknek a megértése elengedhetetlen a megfelelő analizátor kiválasztásához az adott alkalmazáshoz.
Felbontási sávszélesség (RBW)
Mint korábban említettük, az RBW az elsődleges tényező, amely meghatározza a spektrum -analizátor felbontását. Minél szűkebb az RBW, annál magasabb a felbontás. Az RBW csökkentése azonban növeli a mérési időt is, mivel az analizátornak lassabban be kell szkennelnie egy kisebb frekvenciatartományt. Ezért az egyensúlyt meg kell ütni a felbontás és a mérési sebesség között.
Video sávszélesség (VBW)
A VBW egy másik fontos paraméter, amely befolyásolja a spektrum megjelenítését. Ez egy alacsony áteresztési szűrő, amely simítja a zajt a spektrum kijelzőn. A keskenyebb VBW csökkentheti a zajt és tisztább kijelzőt biztosíthat, de ez befolyásolhatja a mérés pontosságát is. Az RBW -hez hasonlóan egyensúlyt kell találni a zajcsökkentés és a mérési pontosság között.
Söpörési idő
A söpörési idő az az idő, amikor a spektrum analizátor beolvassa a teljes kamattartományt. A hosszabb söpörési idő lehetővé teszi a spektrum részletesebb elemzését, de növeli a mérési időt is. Azokban az alkalmazásokban, ahol valós idejű megfigyelésre van szükség, rövidebb söpörési időre lehet szükség, még akkor is, ha ez valamilyen felbontást áldozzon.
Frekvencia stabilitás
A spektrum -analizátor frekvencia stabilitása elengedhetetlen a pontos méréshez. A helyi oszcillátor frekvenciájának ingadozása hibákat okozhat a mérésben, különösen akkor, ha megpróbálják megoldani a szorosan elhelyezett jeleket. A jó minőségű, jó frekvenciatervezésű spektrum-analizátor elengedhetetlen a nagy felbontású mérésekhez.
A megfelelő spektrum analizátor kiválasztása az alkalmazásához
A Spectrum Analyzer kiválasztásakor fontos, hogy mérlegelje az Ön speciális alkalmazási követelményeit. Íme néhány kulcsfontosságú tényező, amelyeket szem előtt kell tartani:
Frekvenciatartomány
A spektrum analizátor frekvenciatartományának fedeznie kell az alkalmazás érdeklődési frekvenciáit. Ügyeljen arra, hogy válasszon egy olyan elemzőt, amelynek frekvenciatartománya elég széles ahhoz, hogy befogadja a rendszer jövőbeni bővítését vagy változásait.
Felbontási sávszélesség (RBW)
Amint azt korábban tárgyaltuk, az RBW a felbontás kritikus paramétere. Vegye figyelembe az alkalmazáshoz szükséges minimális RBW -t, és válasszon egy analizátort, amely biztosítja azt. Ne feledje, hogy a keskenyebb RBW a megnövekedett mérési idő árán járhat.
Mérési sebesség
Ha valós idejű megfigyelést kell végeznie, vagy gyors méréseket kell végeznie, vegye figyelembe a spektrum analizátor mérési sebességét. Egyes elemzők gyors söpörési időket és magas adatgyűjtési arányokat kínálnak, amelyek hasznosak lehetnek azokban az alkalmazásokban, ahol az idő lényege.
Egyéb jellemzők
Az alapvető paramétereken kívül vannak más funkciók is, amelyek fontos lehetnek az alkalmazáshoz, például beépített nyomkövető generátorok, előerősítők és fejlett elemzési funkciók. Vegye figyelembe ezeket a szolgáltatásokat, amikor kiválasztja a Spectrum Analyzer kiválasztását, hogy megfeleljen az összes igényének.
Spectrum Analyzer megoldásaink
Vezető spektrum-analizátor beszállítójaként a kiváló minőségű spektrum analizátorok széles skáláját kínáljuk, hogy kielégítsük ügyfeleink változatos igényeit. Analizátorainkat a legújabb technológiával terveztük, és kiváló felbontást, pontosságot és teljesítményt kínálnak.
A miénkSpektrum analizátorA modellek széles frekvenciatartományt tartalmaznak, néhány kilohertz -től több gigahertz -ig, lehetővé téve a jelek széles spektrumon történő elemzését. Különféle RBW és VBW beállításokat is kínálnak, amelyek rugalmasságot biztosítanak a felbontás és a megjelenítéshez az Ön konkrét követelményeinek megfelelő beállításához.

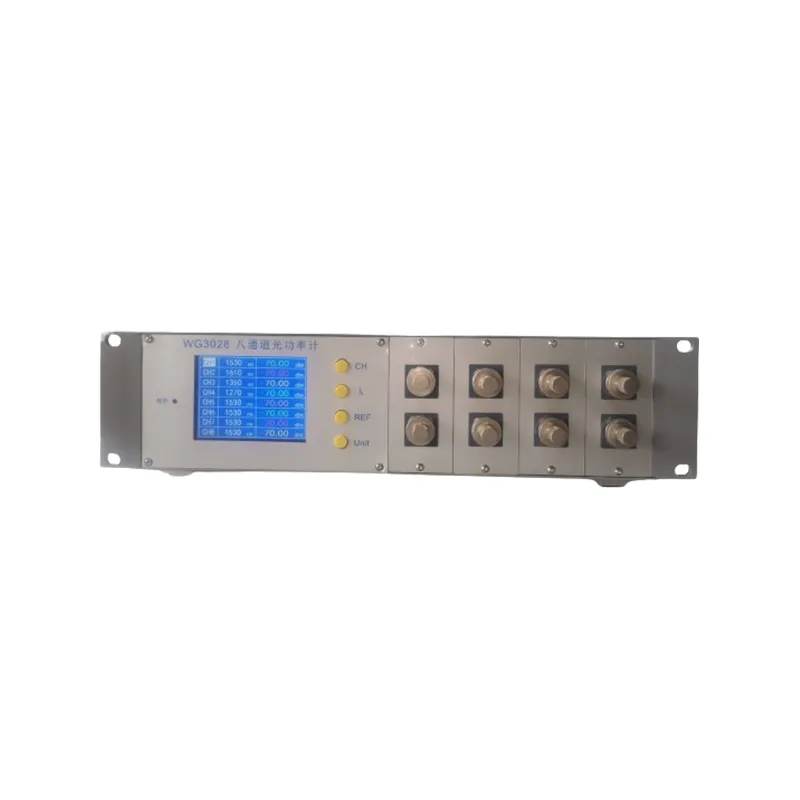

Spectrum analizátorainkon kívül más tesztelő eszközöket is kínálunk, példáulKézi otdrésTöbbcsatornás teljesítménymérő, hogy átfogó megoldást biztosítson a tesztelési és mérési igényekhez.
Következtetés
A spektrum analizátor felbontása egy kritikus paraméter, amely meghatározza annak képességét, hogy megkülönböztesse a szorosan elhelyezett jeleket. A felbontás fogalmának, annak jelentőségének és a tényezőknek a megértése, amelyek befolyásolják, elengedhetetlen az alkalmazáshoz megfelelő elemző kiválasztásához.
Függetlenül attól, hogy részt vesz a telekommunikációban, az RF mérnöki, kutatási és fejlesztési területeken, vagy bármilyen más területen, amelyhez spektrum elemzést igényel, a kiváló minőségű spektrum-elemzőink biztosíthatják a szükséges felbontást és teljesítményt. Ha bármilyen kérdése van, vagy segítségre van szüksége a jelentkezésének megfelelő spektrum -elemzőjének kiválasztásához, kérjük, ne habozzonVegye fel velünk a kapcsolatot egy beszerzési vitáról- Szakértői csapatunk készen áll arra, hogy segítsen megtalálni az Ön igényeinek legjobb megoldását.
Referenciák
- Agilent technológiák. (2008). Spektrum -elemzés alapjai. Alkalmazási megjegyzés 150.
- Rohde és Schwarz. (2012). Spektrum -elemzés: alapelvek és alkalmazások. Műszaki megjegyzés.
- Keysight technológiák. (2019). A Spectrum Analyzer felbontási sávszélességének megértése. Alkalmazási megjegyzés.
