Az optikai kommunikáció birodalmában a többmagos rost (MCF) forradalmi technológiává vált, amely lehetőséget kínál a hagyományos egymagos szálak kapacitáskorlátozásainak leküzdésére. Többmagos szálszolgáltatóként megértem az MCF-ek átviteli teljesítményének pontos tesztelésének kritikus fontosságát annak érdekében, hogy megbízhatóságukat és hatékonyságukat különféle alkalmazásokban biztosítsák. Ebben a blogbejegyzésben megosztom néhány betekintést a többmagos rost átviteli teljesítményének tesztelésére.
A többmagos rost megértése
Mielőtt belemerülne a tesztelési módszerekbe, elengedhetetlen a többmagos rost alapszerkezetének és jellemzőinek megértése. Az egymagos szálakkal ellentétben, amelyek egyetlen optikai maggal rendelkeznek a fényjelek továbbításához, a többmagos szálak több független magot tartalmaznak egyetlen burkolaton belül. Ez a kialakítás lehetővé teszi az adatok párhuzamos továbbítását, ami jelentősen növeli a rost teljes kapacitását.
A többmagos rostban lévő minden mag különálló optikai csatornának tekinthető, amely képes függetlenül az adatokat. A magok közvetlen közelsége azonban különféle áthallási és interferencia problémákhoz vezethet, amelyeket a tesztelési folyamat során alaposan meg kell vizsgálni.
A tesztelés kulcsfontosságú paramétere
A többmagos rost átviteli teljesítményének tesztelésekor számos kulcsfontosságú paramétert kell mérni annak értékeléséhez, hogy annak minősége és alkalmassága az egyes alkalmazásokhoz. Ezek a paraméterek magukban foglalják:
Csillapítás
A csillapítás az optikai erő elvesztésére utal, amikor a fényjel áthalad a roston. Ez az egyik legfontosabb paraméter a száloptikai kommunikációban, mivel közvetlenül befolyásolja az átviteli távolságot és a jelminőséget. A többmagos rostban a csillapítás a különböző magok között változhat a mag geometria, a törésmutató profilja és a gyártási folyamatok különbségei miatt.
Az egyes magok csillapításának mérésére többmagos rostban, a fényforrást általában a fény injektálására használják a rost egyik végébe, és egy teljesítménymérőt használnak a kimeneti teljesítmény mérésére a másik végén. A csillapítást ezután a bemeneti teljesítmény és a kimeneti teljesítmény arányának számítják ki, decibelek kilométerenként (dB/km).
Sávszélesség
A sávszélesség egy másik kritikus paraméter, amely meghatározza a rost adathordozó képességét. Ez azt a frekvenciatartományt képviseli, amelyen keresztül a szál hatékonyan továbbíthatja az adatokat. A többmagos rostban az egyes magok sávszélességét olyan tényezők befolyásolhatják, mint például a kromatikus diszperzió, a polarizációs mód diszperziója és a modális diszperzió.
A többmagos rost sávszélességének mérésére általában a frekvenciaválasz módszernek nevezett technikát alkalmazzák. Ez magában foglalja a modulált fényjel befecskendezését a rostba és a kimeneti jel különböző frekvenciákon történő mérését. A sávszélességet ezután a szál frekvencia -válaszának elemzésével határozzuk meg.
Áthallás
Az áthallás a többmagos rostban a különböző magok közötti interferencia. Akkor fordul elő, amikor az egyik magból származó fényjel a szomszédos magokba szivárog, jelezve a jel lebomlását és csökkentve a rost teljes teljesítményét. Az áthallás két típusba sorolható: intramodális áthallás és inter-modális áthárítás.
Az intramodális áthallás olyan magok között fordul elő, amelyek ugyanazt a terjedési módot támogatják, míg az inter-modális áthallás olyan magok között fordul elő, amelyek a különböző módokat támogatják. Az áthallás többmagos rostban történő mérésére az áthallásmérési módszernek nevezett technikát alkalmazzuk. Ez magában foglalja a fényjel egyik magba történő befecskendezését és a kiszivárgott jel teljesítményének mérését a szomszédos magokban.
Kromatikus szétszóródás
A kromatikus diszperzió az a jelenség, amikor a fény különböző hullámhosszai különböző sebességgel haladnak át a roston keresztül, ami a fényimulzus idővel elterjedt. Ez a szimbol interferenciához vezethet, és korlátozhatja az adatátviteli sebességet. A többmagos rostban a kromatikus diszperzió különböző magok között változhat a mag geometria és a törés index profiljának különbségei miatt.
A kromatikus diszperziós többmagos rostban történő mérésére a diszperziós mérési módszernek nevezett technikát alkalmazzuk. Ez magában foglalja egy rövid fény impulzus befecskendezését a rostba, és megmérni az idő késleltetését a különböző fényhullámhosszúság között a kimeneti végén. A kromatikus diszperziót ezután a mért késleltetés alapján számolják.
Tesztelési módszerek
Számos módszer áll rendelkezésre a többmagos rost átviteli teljesítményének tesztelésére, amelyek mindegyike megvan a saját előnyei és korlátozásai. A leggyakrabban használt tesztelési módszerek egy része a következők:
Optikai időtartomány reflektometria (OTDR)
Az OTDR egy széles körben alkalmazott módszer az optikai szálak csillapításának és hosszának mérésére. Úgy működik, hogy egy rövid fénypontot küld a rostba, és a rost mentén levő különböző pontokból megméri a hátulsó fényt. A hátulsó fény elemzésével az OTDR meghatározhatja az egyes magok csillapítását és hosszát többmagos rostban.
Az OTDR egyik előnye az, hogy képes a rost részletes profilját biztosítani, lehetővé téve a hibák vagy a folytonosságok észlelését. Az OTDR -nek azonban van bizonyos korlátai, mint például a Crosstalk mérésére és viszonylag alacsony térbeli felbontására.
Optikai frekvenciatartomány reflektometria (OFDR)
Az OFDR egy fejlettebb módszer az optikai szálak csillapításának és hosszának mérésére. Úgy működik, hogy folyamatos fényhullámot küld a rostba, és megméri az interferencia mintát a rost mentén lévő különböző pontokból származó visszavert fény között. Az interferencia mintázat elemzésével az OFD meghatározhatja az egyes magok csillapítását és hosszát többmagos rostban, nagy pontossággal.
Az OFDR egyik előnye a nagy térbeli felbontása, amely lehetővé teszi a kis hibák és folytonosságok észlelését. Az OFDR azonban drágább és összetettebb, mint az OTDR, és speciális berendezéseket és szakértelmet igényel.
Koherens észlelés
A koherens észlelés az optikai jelek kimutatására és demodulálására szolgáló módszer a száloptikai kommunikációs rendszerekben. Úgy működik, hogy a vett optikai jelet egy helyi oszcillátor jelgel keveri össze, majd a kapott elektromos jelet felismeri. A koherens detektálás alkalmazásával meg lehet mérni az optikai jel fázisát és amplitúdóját, amely értékes információkat szolgáltathat a rost átviteli teljesítményéről.
A koherens észlelés egyik előnye, hogy képes az áthallás és a kromatikus diszperziót nagy pontossággal mérni. A koherens észlelés azonban bonyolultabb és drágább, mint más tesztelési módszerek, és speciális berendezéseket és szakértelmet igényel.
Következtetés
A többmagos rost átviteli teljesítményének tesztelése kritikus lépés annak megbízhatóságának és hatékonyságának biztosításában a különféle alkalmazásokban. A kulcs paraméterek, például a csillapítás, a sávszélesség, az áthallás és a kromatikus diszperzió mérésével meg lehet értékelni a rost minőségét és azonosítani a lehetséges problémákat. Számos tesztelési módszer áll rendelkezésre, mindegyiknek megvan a saját előnye és korlátozása. Többmagos szálszolgáltatóként javaslom a tesztelési módszerek kombinációját, hogy átfogó megértést kapjon a rost átviteli teljesítményéről.
Ha érdekli többet megtudni a többmagos rostról, vagy bármilyen kérdése van termékeinkkel kapcsolatban, kérjük, vegye fel velünk a kapcsolatot a beszerzési tárgyalásokra. Elkötelezettek vagyunk a kiváló minőségű többmagos rosttermékek és a kiváló ügyfélszolgálat biztosításáért.
Referenciák
- "Optikai szálkommunikációs rendszerek", Gerd Keizer készítette
- Rex M. Olshansky "száloptikai teszt és mérés"
- "Többmagos szálak az űrosztály multiplexeléséhez", Hideki Takara

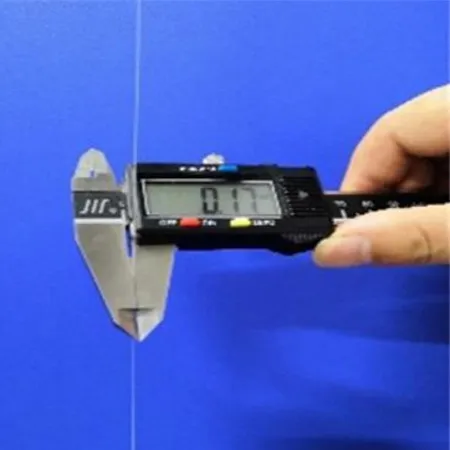

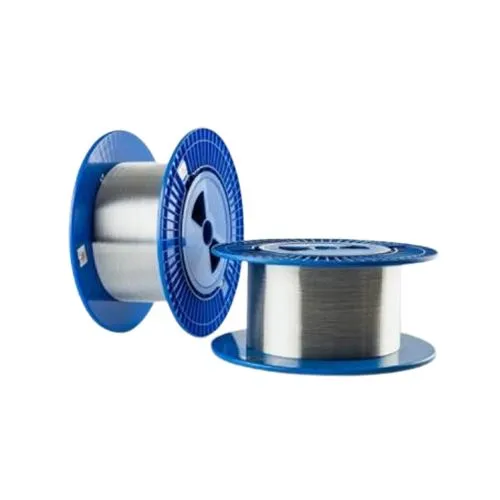

A többmagos roston kívül más speciális szálakat is kínálunk, példáulEgykristályos rost,Erbium ytterbium dopped optikai rost, ésKönnyű útmutatócsomag- Ezeknek a szálaknak egyedi tulajdonságai és alkalmazásai vannak, és örömmel tárgyaljuk, hogyan tudják kielégíteni az Ön egyedi igényeit.
